十字万向节结构讲解
2014-07-02 16:47:05 来源:德托机械 浏览:8611
十字轴式刚性万向节为汽车上广泛使用的不等速万向节,允许相邻两轴的最大交角为15゜~20゜。

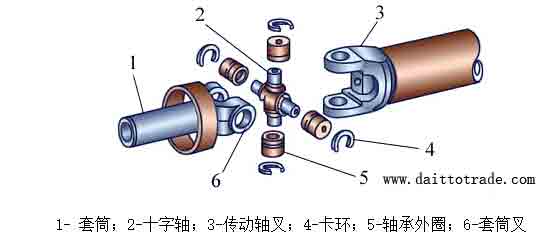

图所示的十字轴式万向节由一个十字轴,两个万向节叉和四个滚针轴承等组成。
两万向节叉1和3上的孔分别套在十字轴2的两对轴颈上。这样当主动轴转动时,从动轴既可随之转动,又可绕十字轴中心在任意方向摆动。
在十字轴轴颈和万向节叉孔间装有滚针轴承5,滚针轴承外圈靠卡环轴向定位。
为了润滑轴承,十字轴上一般安有注油嘴并有油路通向轴颈。
润滑油可从注油嘴注到十字轴轴颈的滚针轴承处。
